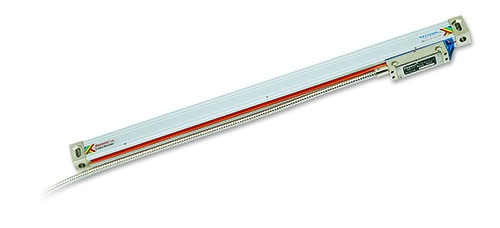

Easson 光學尺
採用雙層防護封膠設計 解析度 : 0.0005 mm
| 測量範圍 | GS15線性編碼器/0.0005mm | |
| TTL | RS-422 | |
| 50mm | GS15T005 | GS15D005 |
| 100mm | GS15T010 | GS15D010 |
| 150mm | GS15T015 | GS15D015 |
| 200mm | GS15T020 | GS15D020 |
| 250mm | GS15T025 | GS15D025 |
| 300mm | GS15T030 | GS15D030 |
| 350mm | GS15T035 | GS15D035 |
| 400mm | GS15T040 | GS15D040 |
| 450mm | GS15T045 | GS15D045 |
| 500mm | GS15T050 | GS15D050 |
| 550mm | GS15T055 | GS15D055 |
| 600mm | GS15T060 | GS15D060 |
| 650mm | GS15T065 | GS15D065 |
| 700mm | GS15T070 | GS15D070 |
| 750mm | GS15T075 | GS15D075 |
| 800mm | GS15T080 | GS15D080 |
| 850mm | GS15T085 | GS15D085 |
| 900mm | GS15T090 | GS15D090 |
| 950mm | GS15T095 | GS15D095 |
| 1000mm | GS15T100 | GS15D100 |
| 讀數頭 | GS15T | GS15D |
- 測量範圍：50mm〜1000mm/ 50mm一階
- 測量精度：±6μm/m
- 單向重複精度：0.002mm
- 反向重複精度：0.002mm
- 測量基準：光柵週期為20μm的光學玻璃尺
- 光學測量系統：透射式紅外線光學測量系統，紅外線波長880nm的
- 反應速度：20m/min
- 讀數頭滑動系統：垂直式五軸承
- 輸出訊號：TTL / EIA-422-A（RS-422）
- 訊號傳達週期：2μm
- 訊號線長度：3m
- 供應電壓：DC 5V±5％
- 工作溫度：0〜50℃
- 參考點標記：一個（中間）
- 密封保護規格：DIN 40050 IP53
