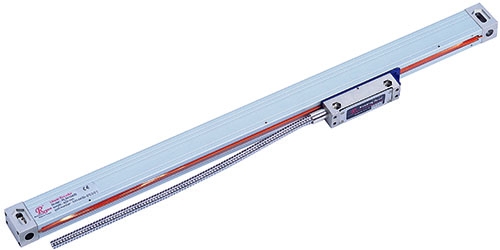

Rasson 光學尺
採用雙層防護封膠設計 解析度 : 0.001 mm
| 測量範圍 | RL541 Linear Encoder/0.001mm | |
| TTL | RS-422 | |
| 70mm | RL541T007 | RL541D007 |
| 120mm | RL541T012 | RL541D012 |
| 170mm | RL541T017 | RL541D017 |
| 220mm | RL541T022 | RL541D022 |
| 270mm | RL541T027 | RL541D027 |
| 320mm | RL541T032 | RL541D032 |
| 370mm | RL541T037 | RL541D037 |
| 420mm | RL541T042 | RL541D042 |
| 470mm | RL541T047 | RL541D047 |
| 520mm | RL541T052 | RL541D052 |
| 570mm | RL541T057 | RL541D057 |
| 620mm | RL541T062 | RL541D062 |
| 670mm | RL541T067 | RL541D067 |
| 720mm | RL541T072 | RL541D072 |
| 770mm | RL541T077 | RL541D077 |
| 820mm | RL541T082 | RL541D082 |
| 870mm | RL541T087 | RL541D087 |
| 920mm | RL541T092 | RL541D092 |
| 970mm | RL541T097 | RL541D097 |
| 1020mm | RL541T102 | RL541D102 |
| 讀數頭 | RL541T | RL541D |
- 測量範圍：70mm〜1020mm/ 50mm一階
- 測量精度：±8μm/m
- 單向重複精度：0.002mm
- 反向重複精度：0.003mm
- 測量基準：光柵週期為20μm的光學玻璃尺
- 光學測量系統：透射式紅外線光學測量系統，紅外線波長880nm的
- 反應速度：60m/min
- 讀數頭滑動系統：垂直式五軸承
- 輸出訊號：TTL / EIA-422-A（RS-422）
- 訊號傳達週期：4μm
- 訊號線長度：3m
- 供應電壓：DC 5V±5％
- 工作溫度：0〜50℃
- 參考點標記：一個（中間）
- 密封保護規格：DIN 40050 IP53
