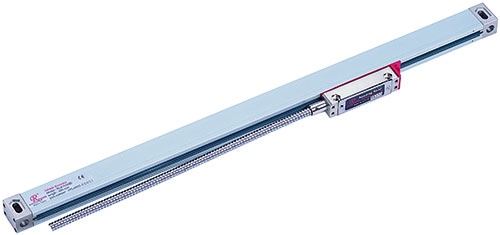

Rasson 光學尺
採用單層防護封膠設計 解析度 : 0.005 mm
| 測量範圍 | RL475 Linear Encoder / 0.005mm | |
| TL | RS-422 | |
| 70mm | RL475T007 | RL475D007 |
| 120mm | RL475T012 | RL475D012 |
| 170mm | RL475T017 | RL475D017 |
| 220mm | RL475T022 | RL475D022 |
| 270mm | RL475T027 | RL475D027 |
| 320mm | RL475T032 | RL475D032 |
| 370mm | RL475T037 | RL475D037 |
| 420mm | RL475T042 | RL475D042 |
| 470mm | RL475T047 | RL475D047 |
| 520mm | RL475T052 | RL475D052 |
| 570mm | RL475T057 | RL475D057 |
| 620mm | RL475T062 | RL475D062 |
| 670mm | RL475T067 | RL475D067 |
| 720mm | RL475T072 | RL475D072 |
| 讀數頭 | RL475T | RL475D |
- 測量範圍：70mm〜720mm/ 50mm一階
- 測量精度：±10μm/m
- 單向重複精度：0.002mm
- 反向重複精度：0.005mm
- 測量基準：光柵週期為20μm的光學玻璃尺
- 光學測量系統：透射式紅外線光學測量系統，紅外線波長880nm的
- 反應速度：60m/min
- 讀數頭滑動系統：垂直式五軸承
- 輸出訊號：TTL / EIA-422-A（RS-422）
- 訊號傳達週期：20μm
- 訊號線長度：3m
- 供應電壓：DC 5V±5％
- 工作溫度：0〜50℃
- 參考點標記：一個（中間）
- 密封保護規格：DIN 40050 IP53
