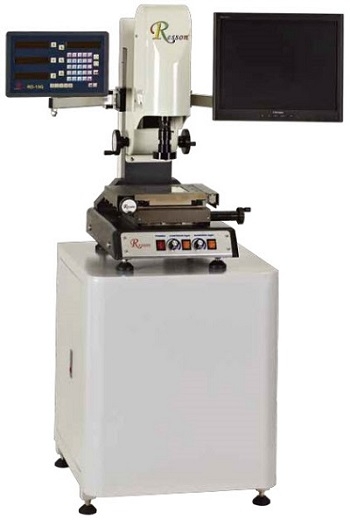

二次元影像測量儀
特性規範
-
量測範圍 : 50mm x 50mm x 100mm(X，Y，Z)
-
工作台台面尺寸 : 206mm x 206mm
-
工作台承載重量 : 20公斤
-
工作台量測精度 : 3+L/50µm
-
工作台傳動採用無涯螺桿，無快速移動裝置
-
工作台玻璃經過精密研磨，採用透明或磨砂處理
-
影像系統採用日本製彩色高解析1/2CCD攝影機
-
鏡頭使用高解析變焦/定倍鏡頭
-
鏡頭放大倍率 : 0.7x~4.5x (24倍~148倍)
-
光學尺 : Resson RL471 / 0.001mm系列
-
顯示器 : Resson RD-15Q / RS232輸出
-
操控方式 : 手動
-
Z軸傳動 : 採用滾珠螺桿及雙線性導軌
-
軟體 : RVS-250 中英文2.5D量測軟體
-
電腦 : P4級/最低配置
