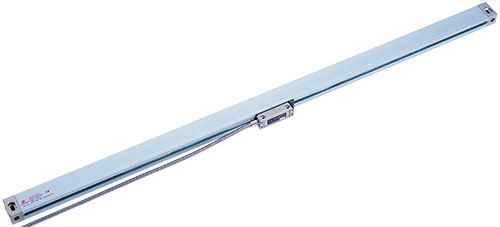

Easson 光學尺
採用雙層防護封膠設計 解析度 : 0.005 mm
| 測量範圍 | GS20線性編碼器/0.005mm | |
| TTL | RS-422 | |
| 1000mm | GS20T100 | GS20D100 |
| 1100mm | GS20T110 | GS20D110 |
| 1200mm | GS20T120 | GS20D120 |
| 1300mm | GS20T130 | GS20D130 |
| 1400mm | GS20T140 | GS20D140 |
| 1500mm | GS20T150 | GS20D150 |
| 1600mm | GS20T160 | GS20D160 |
| 1700mm | GS20T170 | GS20D170 |
| 1800mm | GS20T180 | GS20D180 |
| 1900mm | GS20T190 | GS20D190 |
| 2000mm | GS20T200 | GS20D200 |
| 2100mm | GS20T210 | GS20D210 |
| 2200mm | GS20T220 | GS20D220 |
| 2300mm | GS20T230 | GS20D230 |
| 2400mm | GS20T240 | GS20D240 |
| 2500mm | GS20T250 | GS20D250 |
| 2600mm | GS20T260 | GS20D260 |
| 2700mm | GS20T270 | GS20D270 |
| 2800mm | GS20T280 | GS20T280 |
| 2900mm | GS20T290 | GS20D290 |
| 3000mm | GS20T300 | GS20D300 |
| 讀數頭 | GS20T | GS20D |
- 測量範圍：1000mm〜3000mm/ 100mm一階
- 測量精度：±10μm/m
- 單向重複精度：0.002mm
- 反向重複精度：0.005mm
- 測量基準：光柵週期為20μm的光學玻璃尺
- 光學測量系統：透射式紅外線光學測量系統，紅外線波長880nm的
- 反應速度：60m/min
- 讀數頭滑動系統：45度式五軸承
- 輸出訊號：TTL / EIA-422-A（RS-422）
- 訊號傳達週期：20μm
- 訊號線長度：5m
- 供應電壓：DC 5V±5％
- 工作溫度：0〜50℃
- 參考點標記：一個（中間）
- 密封保護規格：DIN 40050 IP53
